Línea de punzonado CNC de chapa plana para viga longitudinal de automóvil con fuerza nominal de 1200KN, espesor de 3-6MM

Ampliación de imagen : Línea de punzonado CNC de chapa plana para viga longitudinal de automóvil con fuerza nominal de 1200KN, espesor de 3-6MM

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Auten
Certificación:	ISO9001
Número de modelo:	FPCP120: el uso de las sustancias químicas

Pago y Envío Términos:

Cantidad de orden mínima:	1 set
Precio:	negotiable
Detalles de empaquetado:	Caso de madera
Tiempo de entrega:	60 días
Condiciones de pago:	L / C, T / T
Capacidad de la fuente:	200 sistemas/año

Contacto

Descripción detallada del producto

Función:	Puño de Rayo	Grueso de la placa (milímetros):	4 a 9
Resistencia a la tracción del material (Mpa):	- ¿Qué quieres decir?750	Longitud de la pieza (mm):	4000-12000 mm
Fuerza nominal:	1200KN	Cama de la pieza de trabajo (mm):	≤ 7/12M
Velocidad de alimentación:	50 m/min.	velocidad de alimentación Y:	30 m/min.
Resaltar:	máquina de pulir interna del CNC , máquina de pulir del perfil del CNC

Aplicación:

Esta máquina es un equipo especializado diseñado para perforar agujeros en vigas longitudinales planas dentro de la industria automotriz.

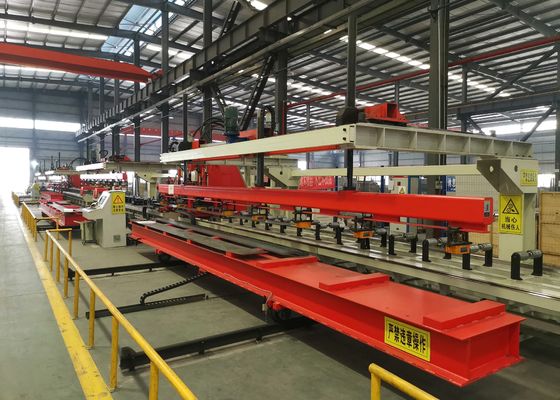

Línea de punzonado CNC de chapa plana para viga longitudinal de automóvil con fuerza nominal de 1200KN, espesor de 3-6MM 0

Composición estructural:

Esta máquina está compuesta principalmente por un dispositivo de carga y descarga automática, un dispositivo de centro para la compensación automática de placas de sección variable, un dispositivo de alimentación, una unidad de perforación,un dispositivo de descarga automática de residuos, así como sistemas hidráulicos, eléctricos y neumáticos.

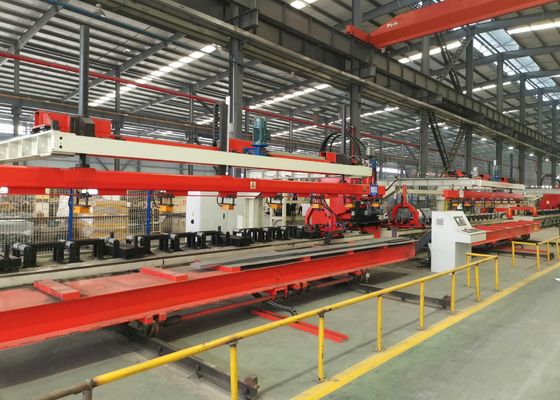

Línea de punzonado CNC de chapa plana para viga longitudinal de automóvil con fuerza nominal de 1200KN, espesor de 3-6MM 1

Características del producto:

1El sistema de control utiliza el sistema CNC SIEMENS 828D, con alimentación por servomotor, lo que garantiza una alta eficiencia de trabajo y una precisión constante de la pieza de trabajo.

2En el rodillo de soporte de alimentación está montado un dispositivo de centro servocentrado, capaz de acomodar el procesamiento de placas de sección variable con una diferencia de altura que oscila entre 0 y 200 mm.

3Se pueden instalar hasta 25 moldes de diferentes diámetros, lo que permite una instalación rápida y conveniente.

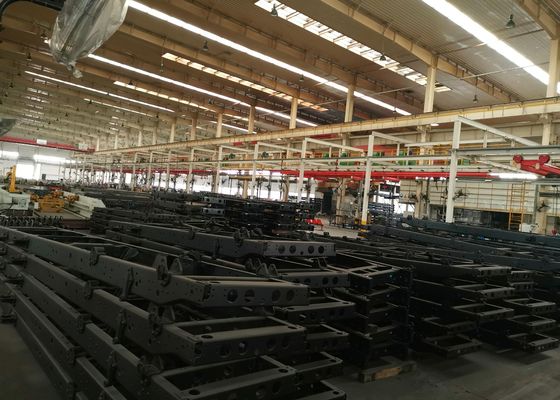

Línea de punzonado CNC de chapa plana para viga longitudinal de automóvil con fuerza nominal de 1200KN, espesor de 3-6MM 2

4La carga, punción y descarga de las placas están totalmente automatizadas, reduciendo así la intensidad de trabajo.

5Los residuos se descargan y recogen automáticamente.

6. El software de programación automática puede importar directamente gráficos de AUTOCAD o gráficos en formato.DXF generados por otro software CAD. A través de una interfaz hombre-máquina fácil de usar,Completa la generación automática de programas de procesamiento de máquinas herramienta, ahorrando tiempo y eliminando errores.

Línea de punzonado CNC de chapa plana para viga longitudinal de automóvil con fuerza nominal de 1200KN, espesor de 3-6MM 3

Parámetros técnicos principales:

- No, no es así.	Nombre	Valor
1	Fuerza nominal	Las demás:
2	Tamaño y rango de las placas de procesamiento
3	Duración	Cubiertas de aluminio
	Ancho	200 ̊550 mm
	El grosor	3 ̊6 mm
	Material de la hoja de entrada de la hoz de flexión	≤ 7 mm/10 m
	Desnivel de las láminas en el eje X	Se aplican las siguientes medidas:
	Desnivel de las láminas en el eje Y	5 mm
	Deformación de láminas	≤ 50 mm
	Propiedades mecánicas del material de chapa	Se aplicará el método de ensayo siguiente:
4	Diámetro máximo de perforación	φ60 mm ((La fuerza máxima de perforación no excede la fuerza nominal de la máquina herramienta.)
5	Número de módulos	25 piezas
6	Velocidad máxima
	Eje X	La velocidad máxima es de 50 m/min
	Eje Y	Se aplicarán las siguientes medidas:
7	Precisión del procesamiento
	Eje X	Las mediciones de las emisiones de gases de efecto invernadero se aplicarán en el caso de las emisiones de gases de efecto invernadero.
	Eje Y	±0,2 mm / 600 mm
8	Método de tratamiento	Filtración
9	Referencia	El eje X está a lo largo de la longitud de la placa, y la coordenada X del agujero se basa en el extremo de la placa. El eje Y es el ancho de la placa, y el punto de referencia es la línea central.
11	Modo de funcionamiento	Manual, automático
