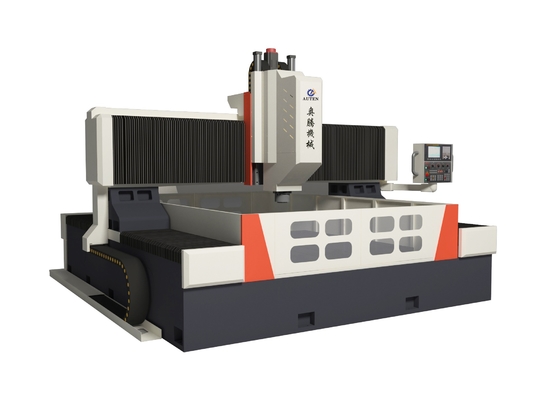

Máquina de perforación y fresado de placas CNC modelo PHD1616
Estructura de la máquina:

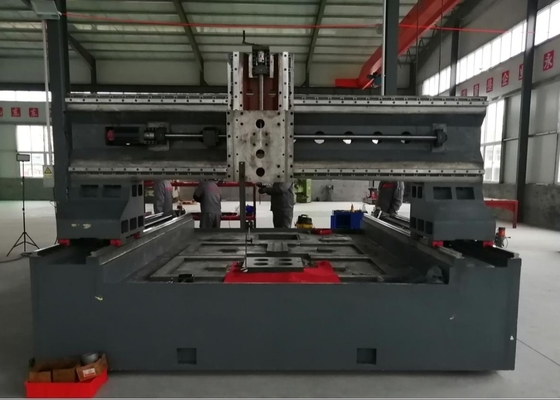

El lecho de la máquina está fundido, compuesto principalmente de mesa de trabajo, pórtico móvil, montura móvil, cabeza de perforación y fresado, dispositivo de lubricación automática, dispositivo de protección,dispositivo de refrigeración circulante, el sistema de control digital, el sistema eléctrico, etc. El apoyo y la guía del par de rieles de rodadura, el accionamiento del par de tornillos de precisión,la máquina herramienta tiene una alta precisión de posicionamiento y precisión de posicionamiento repetido.
1- ¿ Qué?el orquestaje
El banco de trabajo está hecho de hierro gris (HT250), que se termina mediante tratamiento de temprado secundario y de envejecimiento por vibración, con buena rigidez y sin deformación.
2. Puente móvil:
El pórtico móvil está hecho de hierro fundido gris (HT250).un conjunto de tornillos de bolas de precisión y un servomotorCuando se mueve en la misma dirección, la cabeza de potencia de perforación se instala en la placa de deslizamiento de la cabeza de potencia.El movimiento del pórtico se realiza por la rotación del tornillo de bola impulsado por el servomotor a través del acoplamiento de precisión.
3. Silla móvil:
El sillín deslizante es una estructura de hierro fundido de precisión. El sillín deslizante está equipado con dos mesas deslizantes CNC de carga ultra alta,un conjunto de pares de tornillos de bolas de precisión y un reductor planetario de alta precisión conectado al servomotor para impulsar la potencia de perforación La cabeza se mueve en la dirección del eje Z, que puede realizar el rápido avance, el trabajo hacia adelante, el rápido retroceso, la parada y otras acciones de la cabeza de potencia.
4. Cabeza de la potencia de perforación:
La cabeza de la potencia de perforación adopta un motor servo del huso dedicado, y la correa síncrona de engranajes se desacelera para aumentar el par para conducir el huso de precisión.El husillo adopta los primeros tres traseros dos rodamientos de contacto angulares japoneses de cinco filas para lograr un cambio de velocidad sin pasos. El huso está equipado con un sistema de cambio de herramientas neumático para permitir el reemplazo de herramientas rápida y conveniente, la alimentación es impulsada por un servomotor y un tornillo de bola.utilizando un control de circuito semicerrado, que puede realizar funciones de interpolación lineal y circular. El extremo del husillo es un agujero cónico BT50, equipado con una unión rotativa de alta velocidad,y puede utilizar un centro de perforación U de alta velocidad para descargar agua.
El SLas especificaciones:
| Tamaño de la pieza |
LxW |
Las medidas de las partidas 1 y 2 |
| Alturas de los portones |
Las demás: |
| Dcabeza de potencia de rodadura |
¿Cuánto tiempo? |
1 |
| De las partidas 1 a 5 |
NT1capacidad |
| Diámetro máximo de perforación |
Φ75 mm |
| espesor máximo |
≤ 180 mm |
| Diámetro del golpe |
M3 a M28 |
| Velocidad del husillo |
30 ~ 3000 r/min |
| Potencia del motor del eje de servo |
15 kW |
| Distancia desde el extremo inferior del husillo hasta la mesa de trabajo |
200-600 mm |
|
Movimiento lateral de la cabeza motriz
(eje X)
|
Velocidad máxima horizontal |
Las demás: |
| Velocidad de movimiento lateral |
0 ~ 9 r/min |
| Potencia del servomotor |
2.4 kW |
| El movimiento longitudinal de la guarnición (Yeje) |
Max. carrera de alimentación |
Las demás: |
| Velocidad de movimiento de la alimentación |
0 ~ 9 m/min |
| Potencia del servomotor |
2x2,4 kW |
| Movimiento de alimentación vertical del carnero (eje Z) |
Max. golpe |
Cubiertas |
| Velocidad de movimiento |
0 ~ 8 m/min |
| Potencia del servomotor |
2.4 kW (freno) |
| Precisión de posicionamiento en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Precisión de posicionamiento repetida en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Se aplicarán las siguientes medidas: |
| Las herramientas |
Cuatro mandíbulas de autocentrar el chuck hidráulico |
| Peso de la máquina |
Alrededor de 11.5T |
| Tamaño total |
LxWxH |
Las demás partes del material de acero |
